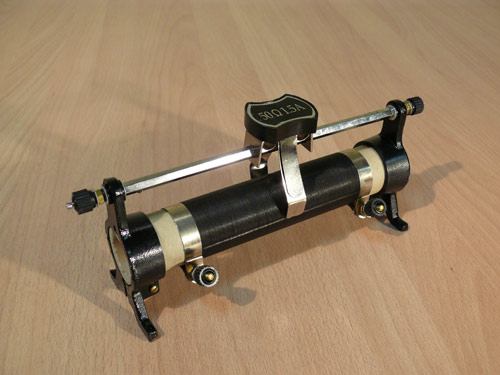

РЕОСТАТ

Назначение: регулирование силы тока в цепи.

Правила хранения и безопасности.

1. Оберегайте прибор от ударов.

2. Не допускайте чрезмерно сильного тока и нагревания обмотки реостата.

3. Следите за исправностью изолирующих частей прибора.

4. Не прикасайтесь к токопроводящим частям.

Работа с прибором.

1. Рассмотрите лабораторный реостат и обратите внимание на его изолирующие и токопроводящие части, а также на соединение последних между собой.

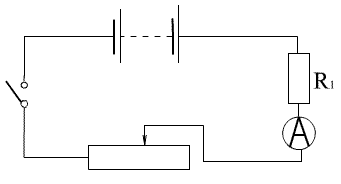

2. Соберите цепь по схеме на рис. 1, поставив ползун реостата на середину и определите в какую сторону нужно его двигать, чтобы увеличить или уменьшить сопротивление реостата. Как при этом должна измениться сила тока?

3. Замкните цепь и проверьте на опыте правильность ваших суждений.
4. Подумайте при каком положении ползуна реостата его сопротивление близка к нулю и где поставить ползун, чтобы увеличить сопротивление до предела.

5. Замкните цепь и, плавно двигая ползун, следите за показаниями амперметра. Наблюдаемые пределы регулирования силы тока запишите. Помните, что проволочное сопротивление R1, включенное последовательно, служит для предохранения амперметра от чрезмерно сильного тока. При добавочном сопротивлении R1 сила тока при выведенном полностью реостате (R реостата 0) не должна превышать 2А (предел измерения амперметром).
